AirMapper: Survey 配置

請注意，
此功能僅在以下設備和版本上可用： EtherScope nXG 版本 1.2：要更新您的設備，請參閱： EtherScope nXG：更新軟件
AirCheck G2 版本 5.0：要更新您的設備，請參閱： AirCheck G2：更新固件

AirMapper 現場勘測應用程序使您能夠?qū)κ覂?nèi)或室外位置執行 Wi-Fi 勘測，并將其上傳到 Link-Live。在這里，您可以查看每個數據收集點的熱圖和Wi-Fi測量值。信號熱圖可供所有用戶使用。AllyCare支持客戶還可以查看噪聲，SNR以及最大TX和RX速率的地圖。

航空映射器設置

設置 AirMapper 應用程序以執行勘測涉及命名、加載平面圖圖像以及指定其尺寸。

• 僅支持.png和.jpg圖像文件類型。
• 您可能需要使用圖像編輯應用程序?qū)⑵矫鎴D圖像裁剪為已知尺寸，例如建筑物或物業邊界的墻壁。

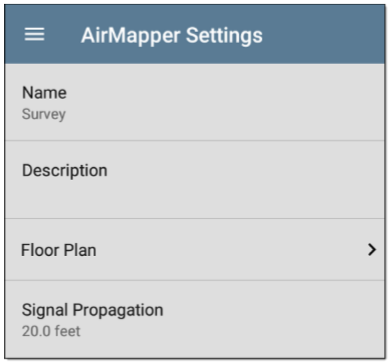

配置 AirMapperSurvey

名稱 - 觸摸"名稱"字段以輸入 AirMapper 項目的自定義名稱。此名稱將上傳到 Link-Live 以標識此調查項目。

描述 - 輸入要用于調查的任何其他信息。

展位平面圖

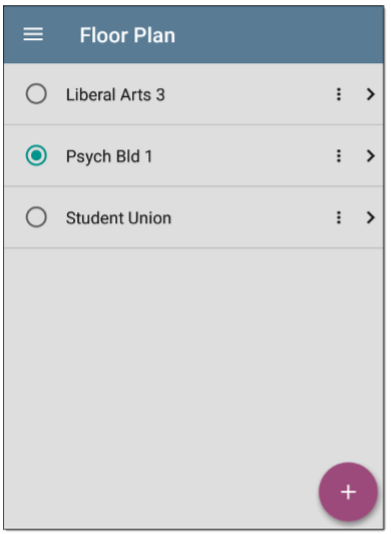

1. 打開"樓層平面布置圖"列表屏幕，選擇或加載待測量區域的新平面布置圖或地圖。

1. 在"平面布置圖"屏幕上，點擊浮動操作按鈕以將新的圖像文件加載到 AirMapper 應用程序中。EtherScope 將打開"文件"應用程式。
2. 導航到文件系統中的地圖圖像文件，然后觸摸以將其選中。

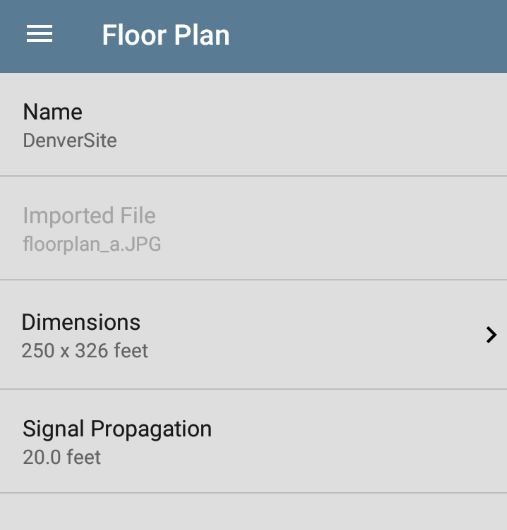

3. 返回"樓層平面布置圖"屏幕，點擊字段以配置樓層平面布置圖。

名稱：輸入此樓層平面圖的名稱。此字段默認為文件名。

導入的文件：原始圖像文件名

"寬度/高度"：輸入物理站點的寬度（水平側）或高度（垂直側）度量值。無論您輸入哪種度量，其他尺寸都會根據圖像文件的縱橫比按比例自動更新。AirMapper 應用程序中顯示的單位（英尺或米）在測試應用程序的"常規設置"中設置，可從左側導航抽屜訪問。向后觸摸以返回到主 AirMapper 設置。

信號傳播 - 此設置是采樣點的半徑測量值。觸摸字段以調整地圖上數據點的大小。

通道和停留時間設置 - 這些設置控制EtherScope在勘測期間掃描哪些頻段和通道，以及在每個通道上徘徊以收集數據的時間。

• 注意：為獲得最佳 AirMapper 結果，我們建議將停留時間設置為 250 毫秒或更長時間。要獲得更快的 AirMapper 掃描速度，請僅啟用感興趣的 Wi-Fi 頻段和通道。
