OM5電纜標準有什么特點？
發布時間：2022-06-24
- 分享到:
-
-
-
-
-
OM5以前被稱為寬帶多模光纖或WB MMF，隨著標準被廣泛討論，現在終于具體化，它已經成為熱門話題。那么OM5到底是什么呢？最簡單的是，它是OM4光纖的一個版本，在953 nm處具有額外的帶寬特性。但當然，這還不是全部。
電信行業協會（TIA）于2014年10月發起了一個工作組，以制定支持短波分復用（SWDM）傳輸?shù)膶拵Ф嗄９饫w（WBMMF）50/125μm標準指南。TIA-492AAE標準于2016年6月發布。IEC WB MMF標準預計將于2017年初完成。
OM5有什么不同？
OM5光學和機械屬性符合OM4 50/125μm規范，并包括953 nm有效模式帶寬和衰減的附加規范。WB MMF旨在使用垂直腔表面發射激光（VCSEL）收發器在846至953 nm波長范圍內工作。
什么是SWDM？
SWDM是一種專有的波分復用（WDM）技術，在850至940 nm范圍內使用四個波長。SWDM收發器設計為使用2光纖連接到帶有OM3/OM4的收發器。SWDM VCSEL收發器預計將在2017年實現商業化。
SWDM能否在OM5上使用？
對SWDM收發器與OM3/OM4/OM5光纖連接解決方案兼容。
預計的SWDM數據速率和距離是多少？

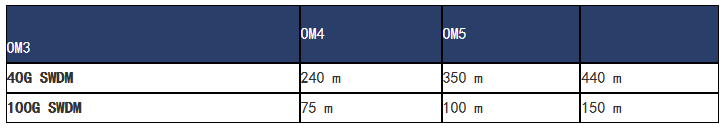

下表給出了40/100GbE的預期最大運行距離。
指定的OM5有效模式帶寬（EMB）值是多少？
教統局≥4700兆赫?850海里時的公里數
教統局≥2470兆赫?953海里時的公里數
OM3/OM4 EMB值與OM5相比如何？
對于2000/4700 MHz的OM3/OM4，EMB僅規定為850 nm?公里。OM5 EMB值規定為850和953 nm。
為什么OM5 EMB在953 nm時比850 nm低？
最好的系統性能是通過低色散和高EMB的組合來實現的。對于典型的光纖，理想的零色散波長出現在1310nm處。由于953nm比850nm更接近1310nm，因此色散更低，因此EMB要求更低，以實現如下所示的相同系統性能
在以太網和光纖通道等光傳輸標準中指定的OM5？
沒有規定OM5或SWDM的傳輸標準。傳輸標準通常只包括一種基于經濟、商業和技術標準選擇的多模光纖變體。并行傳輸是數據速率的默認多模光纖變體≥40克。
OM5將使用什么顏色的電纜護套？
TIA已將石灰綠指定為OM5的官方電纜護套顏色。
這種新技術是否需要一種新的雙工光纖連接極性方法？
不可以。最終用戶預計將部署帶有Base-8或Base-12 MTPR主干電纜和MTP到LC模塊或線束的解決方案，以接入2光纖LC互連。
是否需要在850和953nm處進行現場信道損耗測量？
否。符合要求的850nm現場信道損耗測量可用于證明953nm信道損耗符合要求。以上就是OM5電纜標準的特點講解。
標準中有什么新內容？
電信行業協會（TIA）于2014年10月發起了一個工作組，以制定支持短波分復用（SWDM）傳輸?shù)膶拵Ф嗄９饫w（WBMMF）50/125μm標準指南。TIA-492AAE標準于2016年6月發布。IEC WB MMF標準預計將于2017年初完成。
OM5有什么不同？
OM5光學和機械屬性符合OM4 50/125μm規范，并包括953 nm有效模式帶寬和衰減的附加規范。WB MMF旨在使用垂直腔表面發射激光（VCSEL）收發器在846至953 nm波長范圍內工作。
什么是SWDM？
SWDM是一種專有的波分復用（WDM）技術，在850至940 nm范圍內使用四個波長。SWDM收發器設計為使用2光纖連接到帶有OM3/OM4的收發器。SWDM VCSEL收發器預計將在2017年實現商業化。
SWDM能否在OM5上使用？
對SWDM收發器與OM3/OM4/OM5光纖連接解決方案兼容。
預計的SWDM數據速率和距離是多少？
下表給出了40/100GbE的預期最大運行距離。
指定的OM5有效模式帶寬（EMB）值是多少？
教統局≥4700兆赫?850海里時的公里數
教統局≥2470兆赫?953海里時的公里數
OM3/OM4 EMB值與OM5相比如何？
對于2000/4700 MHz的OM3/OM4，EMB僅規定為850 nm?公里。OM5 EMB值規定為850和953 nm。
為什么OM5 EMB在953 nm時比850 nm低？
最好的系統性能是通過低色散和高EMB的組合來實現的。對于典型的光纖，理想的零色散波長出現在1310nm處。由于953nm比850nm更接近1310nm，因此色散更低，因此EMB要求更低，以實現如下所示的相同系統性能
在以太網和光纖通道等光傳輸標準中指定的OM5？
沒有規定OM5或SWDM的傳輸標準。傳輸標準通常只包括一種基于經濟、商業和技術標準選擇的多模光纖變體。并行傳輸是數據速率的默認多模光纖變體≥40克。
OM5將使用什么顏色的電纜護套？
TIA已將石灰綠指定為OM5的官方電纜護套顏色。
這種新技術是否需要一種新的雙工光纖連接極性方法？
不可以。最終用戶預計將部署帶有Base-8或Base-12 MTPR主干電纜和MTP到LC模塊或線束的解決方案，以接入2光纖LC互連。
是否需要在850和953nm處進行現場信道損耗測量？
否。符合要求的850nm現場信道損耗測量可用于證明953nm信道損耗符合要求。以上就是OM5電纜標準的特點講解。
