AirMagnet Spectrum XT                             -------WLAN 頻譜測試儀

RF 干擾源自動識別和定位



AirMagnet Spectrum XT 可實時檢測和識別一系列干擾和降低無線網絡性能的非 Wi-Fi 干擾源。設備或干擾源名單包括藍牙設備、數字和模擬無繩電話、傳統和變頻微波爐、無線游戲控制器、數字視頻轉換器、嬰兒監視器、RF 干擾發射臺、雷達、運動探測器和 zigbee 設備等等。

Wi-Fi 頻譜分析儀用戶也可獲得非 Wi-Fi 干擾源的詳細信息，包括峰值和平均功率、首次和最后看到的時間、中心頻率、受影響的信道、干擾源被偵測到的次數等等。借助另一部被插入同一 PC 的藍牙適配器，AirMagnet Wi-Fi 頻譜分析儀可提供藍牙的 ID、名稱、服務等信息，以便進行高級藍牙干擾源分析。

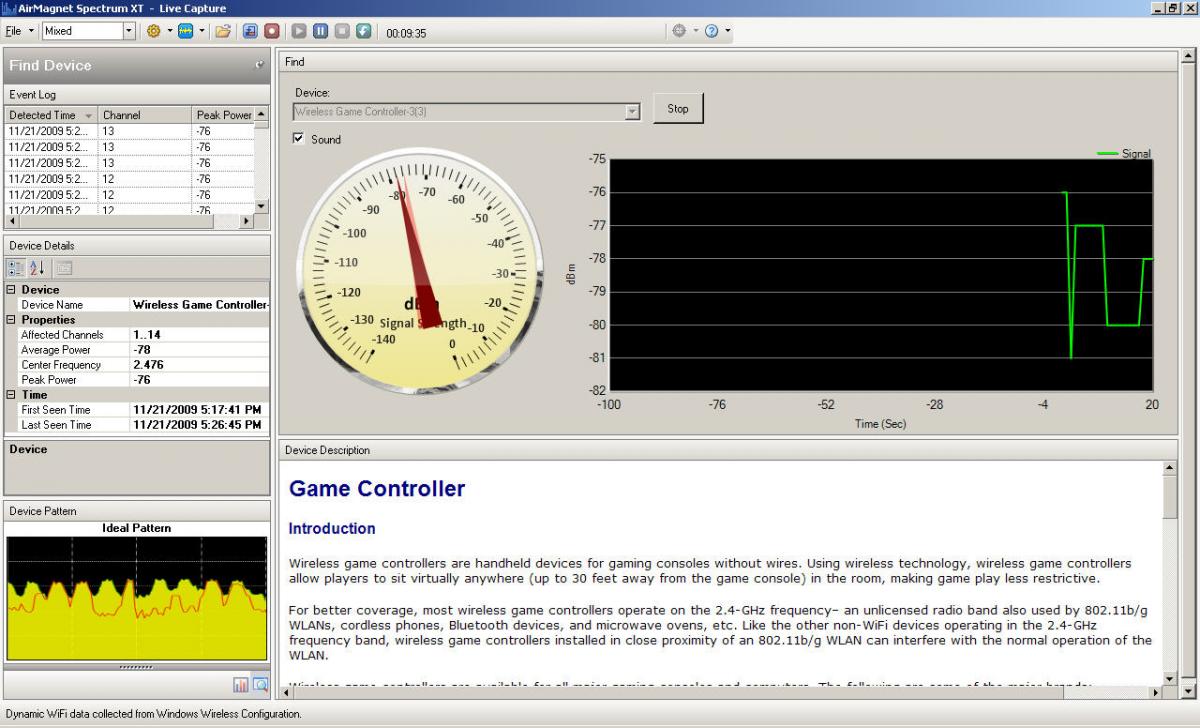

借助 AirMagnet Wi-Fi 頻譜分析儀內置的“設備定位器工具”，用戶完全可以找到在 RF 環境內運行的所有 Wi-Fi 或非 WiFi 干擾源。無線頻譜分析儀的設備定位器工具的操作如同 Geiger 計數器，并且會在用戶逐漸靠近設備位置時發出愈來愈響的嗶嗶警示音。





集成報告

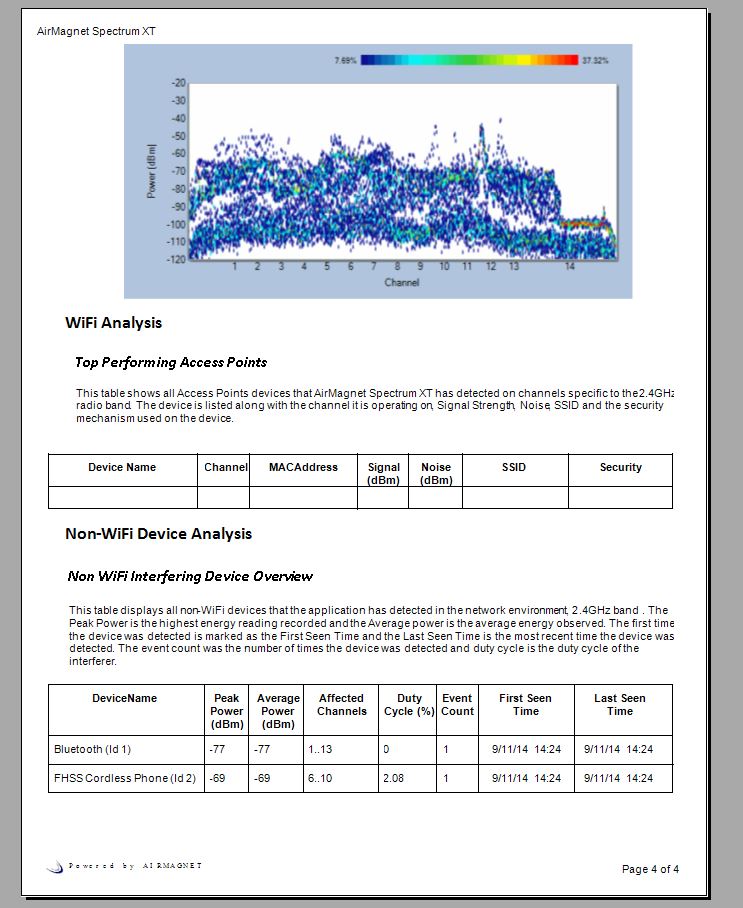

AirMagnet Spectrum XT 頻譜分析儀的集成報告引擎很容易將 RF 頻譜分析過程轉化為專業報告。此 Wi-Fi 頻譜分析儀配有自定義功能，可以為當前環境生成 RF 頻譜圖、Wi-Fi 圖表和 RF 干擾源列表等報告。利用無線頻譜分析儀，報告可以 Word、RTF、PDF、HTML 格式導出和傳送。

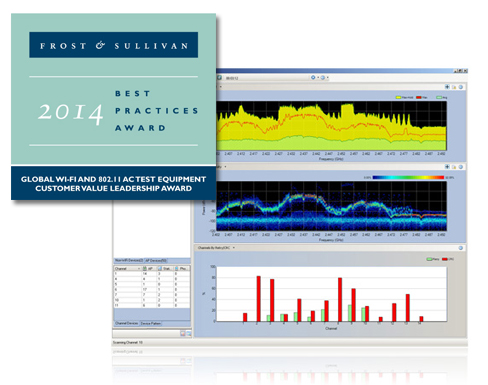

高分辨率 RF 頻譜診斷視圖



關鍵圖表包括：

實時 FFT - 實時查看環境內的 RF 能量以及當前持有和平均 RF 信號電平。RF 頻譜分析儀用戶可以疊加實時 FFT 圖上的通道占空比，以簡化檢測過程，并且重點關注對網絡性能影響較大的 RF 干擾源。

頻譜密度 - 無線頻譜分析儀顯示當前捕獲期間常見信號的實時分析，提供更長周期的網絡視圖。這對于識別少有的發送器有幫助。

譜圖 - 無線頻譜分析儀滾動顯示 RF 環境的歷史，并且允許可視化了解隨時間演變的無線頻譜變化，查看可能造成無線網絡問題的 RF 能量斷斷續續地顯示峰值的情況。

占空比 - 無線頻譜分析儀顯示干擾信號出現的頻率。占空比高意味著干擾源不斷傳輸信號，有可能對受其影響的通道帶來問題。

事件譜圖 - 可視化顯示最后 5 分鐘內偵測到的干預設備的實時分析。它包括受該設備影響的功率電平和通道/頻率信息。

通道功率 - 顯示選定頻帶所有通道的平均電平。

干擾 - 顯示選定通道中干擾設備的平均功率讀數。

通道占空比及干擾功率與時間趨向?qū)Ρ?/span>- 顯示超出噪音基線的通道平均功率以及運行中的干擾設備的平均功率讀數。



可視化 RF 干擾對于無線網絡性能的沖擊

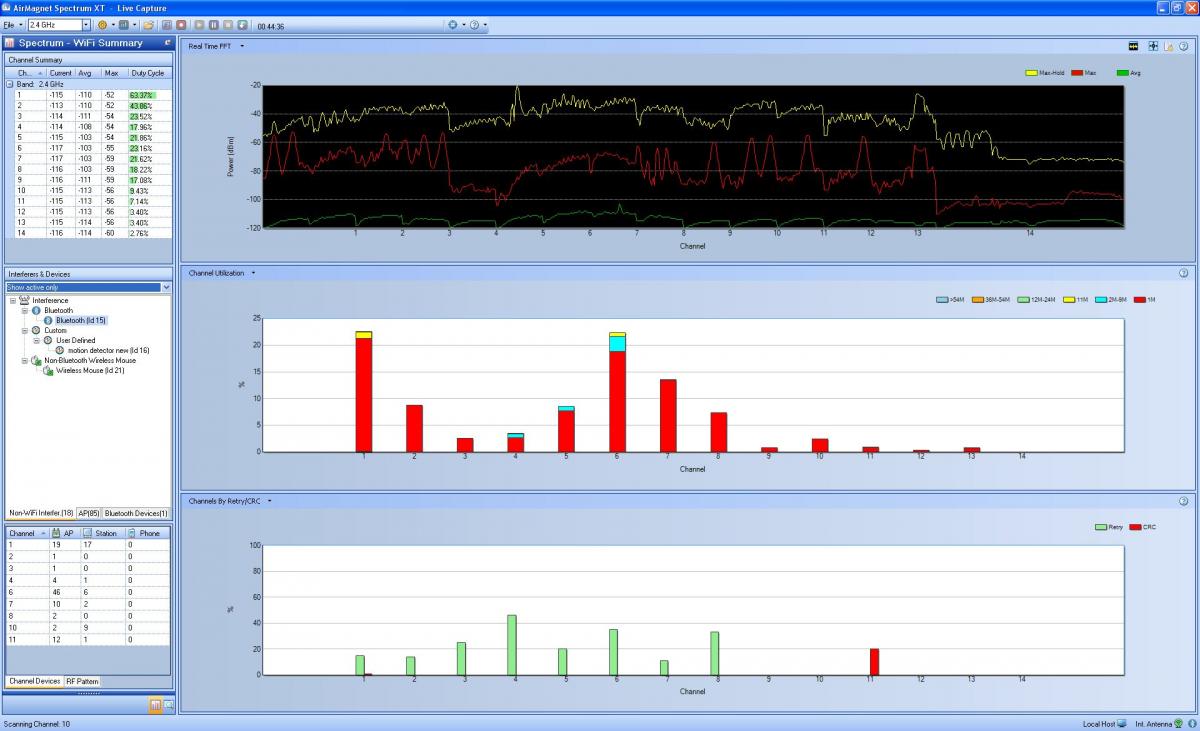

為了優化和確保無線網絡性能，AirMagnet 無線頻譜分析儀引進了革命性的無線網絡故障處理方法，它綜合了 RF 頻譜分析功能和 WLAN 流量和設備分析功能。RF 頻譜分析儀用戶可以插入任何受支持的無線適配器，即時查看合并的或相關聯的單一屏幕視圖，該屏幕顯示了 RF 干擾或干擾源對于 WLAN 整體真實性能的影響。

AirMagnet 無線頻譜分析儀還可提供環境內運行的所有 Wi-Fi 設備及其配置的完整清單。RF 頻譜分析儀用戶有權獲得大量 Wi-Fi 圖表，以便更快速、高效率地解決問題，其中包括：

● AP 信號強度

● 依速度/地址/媒體分類之通道

● 依 CRC 或重試分類之頂級 10 AP

● 信道 SNR; 錯誤/重試

● 信道利用率

● 通道占用度



任何 RF 干擾源的“零天”回應



擁有 RF 頻譜分析儀的用戶通常需要依賴供應商來創建默認簽名或分類，以進行 RF 干擾源的檢測和識別。對這些 RF 干擾源的及時處理對于環境或企業網絡來說是至關重要的，以確保 WLAN 用戶獲得更好性能。頻譜分析儀供應商自身也努力在其內部分類數據庫中建立和包括每個可能造成 WLAN 網絡嚴重破壞的、獨特的 RF 干擾源。

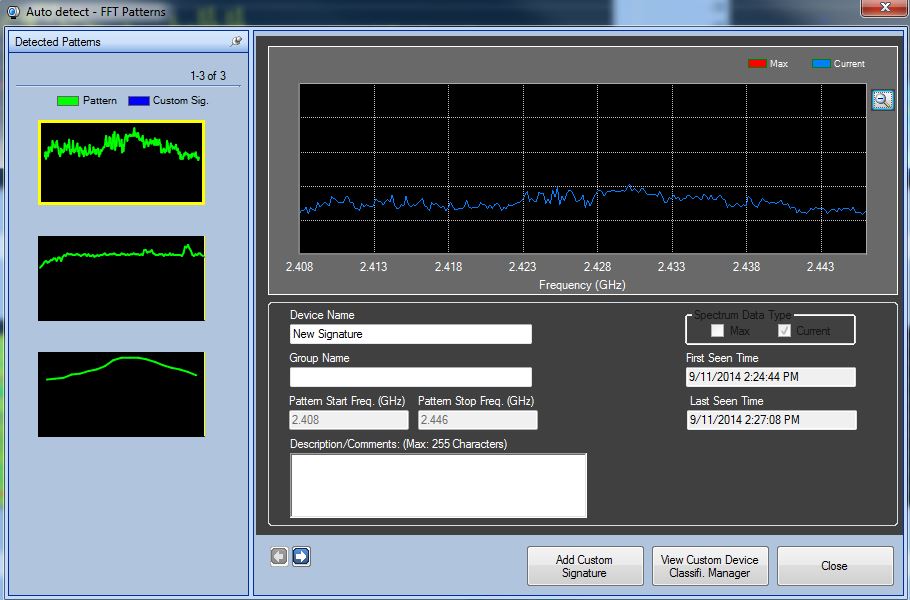

為了克服這一障礙，并為用戶提供對任何 RF 干擾源的“零天”回應，AirMagnet 無線頻譜分析儀推出業界第一個自動化頻譜分析功能，它可以監測 RF 環境，從這些“未知的 RF 干擾源”中尋找獨特和重復的 RF 模式。檢測到相關 RF 干擾模式并進行分類后，用戶就可以對該模式創建自定義簽名，以便在將來發出警報。利用此無線頻譜分析功能，用戶可以不依賴于供應商的定期分類更新，還可以更快地排除他們網絡中的性能問題。





記錄和回放



AirMagnet Spectrum XT 用戶可以保存 RF 頻譜掃瞄結果，保留為真憑實據，并且隨后回放，以便于在捕獲后進行調查和分析。方便的“跳至”功能可以在捕獲文件中快速定位到掃描時所捕獲的干擾開始時間點。當調查任何對 WLAN 網絡的 1 級“拒絕服務”攻擊時，這可作為重要的取證信息，因此極其有用。用戶也可彼此共享保存的追蹤文件，以便進行合作分析和故障排除。

AirMagnet Spectrum XT 的即時重播功能可讓用戶回顧較近的頻譜信息并回放，如同首次實時查看。
