IntelliTone? Pro 200 LAN 音頻發生器、示蹤器和探針MT-8200-60-KIT
產品型號：MT-8200-60-KIT
品 牌：FLUKE
● 結束電纜位置混亂狀況，準確抑制噪音和錯誤信號
● 在實時網絡中定位電纜，即使是在交換機處終止
● 將電纜隔離并連接到電纜束中，無論是否發生電纜泄漏
● 一步式確認電纜位置、檢驗電纜連通性并檢測故障（開路、短路以及反接）
- 型號介紹
- 詳細參數
- 型號/選件
- 資料下載
- 演示視頻
|
|
|
|
IntelliTone Pro 200 LAN
------銅纜驗證測試儀 |
| 突破性的一體化數字和模擬音頻發生器 |
|
IntelliTone? Pro 是一款可提供數字和模擬音頻的一體化音頻發生器和探針。這意味著它配備了功能強大的電纜定位和驗證技術，適用于工作環境，甚至實時網絡。
|
|
| 定位和隔離電纜 |
|

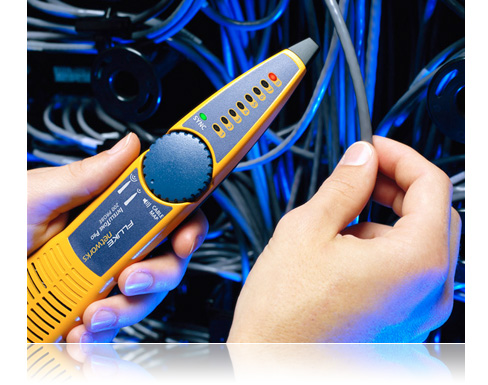

隔離終端電纜
IntelliTone? Pro 音頻發生器利用雙絞線電纜的特性，生成可使信號流失影小的平衡信號。IntelliTone? Pro 探頭中的智能數字信號處理，可通過音頻和 LED 可視指示燈清楚地識別該信號，可幫助您從線束或接線板中快速隔離出正確的電纜。IntelliTone? 使電纜位置不再混淆，您可依靠一次性弄清電纜的正確位置。

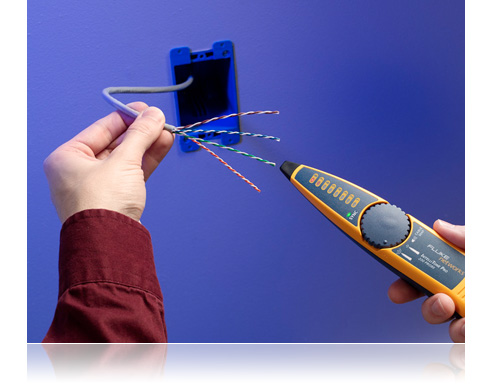

隔離單獨的線對 由于線對之間的信號流失，使用傳統的模擬音頻發生器和探頭幾乎無法實現的線對隔離。因此，線對通常一開始就會被錯誤地布線或端接。重新處理錯誤的端接或部署新線路往往會浪費大量的時間。IntelliTone Pro 的 SmartTone 模擬技術通過在定位被測線對時提供最終確認，從而盲目的猜想，提高了準確度。一旦測試線對短路，音頻信號即會發生節奏變化。而且差異。 |
|
| 檢驗電纜連通性 |
IntelliTone 的強大診斷功能，電纜移動、添加和變更過程中的回調。IntelliTone Pro 200 探頭具有線對表 (CABLEMAP) 功能，可識別雙絞線布線中常見的電纜錯接情況。IntelliTone 技術可自動測試每個導體的端對端連通性，LED 燈和音頻可清楚地指示出諸如開路、短路、反接線對等錯接情況。
| 驗證以太網服務 |
使用 IntelliTone Pro 200 單調發生器和探頭的強大診斷功能，來執行移動、添加和變更。
音頻 - 執行移動、添加和變更時，IntelliTone 可輕松實現，對設備機柜中電纜的快速定位。在信號流失情況下，可快速隔離未連接的電纜。
線對表 - IntelliTone Pro 200 探頭具有線對表 (CABLEMAP) 功能，可識別雙絞線布線中常見的電纜錯接情況。TLA 568 接線擁有的完整按針檢驗功能可準確識別開路、短路或錯線線路。LED 指示燈及其獨特的音頻可清晰地指示錯線線路。通過內置的線對表功能，無需攜帶獨立工具或返回遠端，即可以使用電纜檢測儀來替換音頻發生器。IntelliTone Pro 200 工具包是一個一體化工具，可定位和映射 5 類電纜（即使電纜被插入交換機中），并且還可在移動、添加和變更之后檢驗鏈接服務。

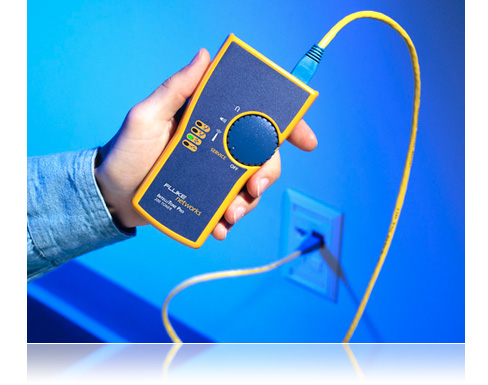

驗證以太網服務 - 鏈路脈沖是否正確，或是否因上行鏈路端口電纜交換而反接，或是否支持 MDIX？識別辦公室壁板上的有源以太網服務。LED 指示燈可清晰指示以太網鏈路連通性是正常、反接還是 MDIX。
| 通用規格 | |
|
工作溫度 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 音調發生器規格 | |
| 體積 | 5.54 英寸 x 2.94 英寸 x 1.25 英寸（14.1 厘米 x 7.5 厘米 x3.2 厘米） |
| 顯示屏 | LED |
| 控制 | 滾輪交換機 |
| 音調發生器接口 | 主 Mod8 端口用于 UTP/STP 線纜上所有 4 線對的音調產生。F 連接器用于同軸電纜香蕉插座 (2) - 雙導體接線 |
| 音調發生器頻率 |
IntelliTone? 信號：編碼數字信號 模擬 SmartTone 信號：500 - 1200Hz， 4 歌曲 |
| 輸出功率 | 5 v 正負峰間值 |
| 自動關機 | 靜止 2 1/2 小時后自動關閉 |
| 探頭規格 | |
| 體積 | 8.73 英寸 x 1.88 英寸 x 1.26 英寸（22.2 厘米 x 4.8 厘米 x3.2 厘米） |
| 顯示屏 | (8) LED 指示燈、同步 LED 指示燈 |
| 音頻 |
IntelliTone:微處理器控制的音頻文件 模擬：檢測到的音調發生器信號 |
| 控制 | 滾輪交換機，音量控制輪 |
| 音調檢測 |
檢測 IntelliTone? 數字信號用于定位、隔離和線對表功能。 檢測模擬 SmartTone 信號 (500-1200 Hz) 和其它模擬音調發生器。 |
| 音調發生器接口 | 主 Mod8 端口用于 UTP/STP 線纜上所有 4 線對的線對表。 |
| 自動關機 | 靜止 1 小時后自動關閉 |
| 型號/名稱 | 說明 |
| MT-8200-60-KIT | IntelliTone Pro 200 LAN 音頻發生器和探針工具包包括：IntelliTone 200 LAN 音頻發生器和 200 探針、同軸電纜 F 連接適配器、(2) RJ11 和 (2) RJ 45 跳線、帶鱷魚夾的測試導線、(2) 系索、快速入門指南以及 (2) 9 伏電池 |
| MT-8200-61-TNR | IntelliTone Pro 200 LAN 音頻發生器包括：IntelliTone Pro 200 LAN 音頻發生器、同軸電纜 F 連接適配器、RJ11 和 RJ 45 跳線、帶鱷魚夾的測試導線、系索、快速入門指南以及 9 伏電池 |
| MT-8200-63A | IntelliTone Pro 200 探頭包括：IntelliTone 200 探頭、RJ11 和 RJ 45 跳線、系索、快速使用指南以及 9 伏電池 |
