近期碰到有些個客戶反饋在實際工程驗收或者線纜生產測試的過程當中，會碰到ACR-F這個參數測試不合格，不知道如何提高相對的測試值，本篇文章將簡單回顧ACR的概念以及告訴用戶出現ACR-F不通過的問題如何解決的方法。DSX8000下如何更好的理解ACR-F的故障

ACR是一個縮寫，全稱為Attenuation-to-Crosstalk Ratio 意思為衰減和串?dāng)_的比值，類似于信號噪聲比的一個概念。從字面意思上就可以看出，這個參數是一個計算值，不是測試值。是由線纜的衰減和串?dāng)_計算得來。分貝數值是對數計算得來，在對數計算中，電壓比相當于除法又即減法，故ACR是衰減和串?dāng)_的分貝差。它可以直觀的反應出雙絞線系統的有效的，可用的帶寬是多少。DSX8000下如何更好的理解ACR-F的故障。ACR參數也分為近端衰減串?dāng)_比ACR-N和遠端衰減串?dāng)_比ACR-F，ACR-N是發生在近端的衰減和近端的串?dāng)_差值，ACR-F是衰減和遠端的串?dāng)_差值。用公式可表示為：ACR＝衰減-串?dāng)_。一般情況下，我們都希望串?dāng)_和信號衰減都要盡可能的小。ACR-F不通過，其實就是衰減和遠端的串?dāng)_差值不符合標準要求。利用DSX8000如何更好的理解ACR-F失敗。

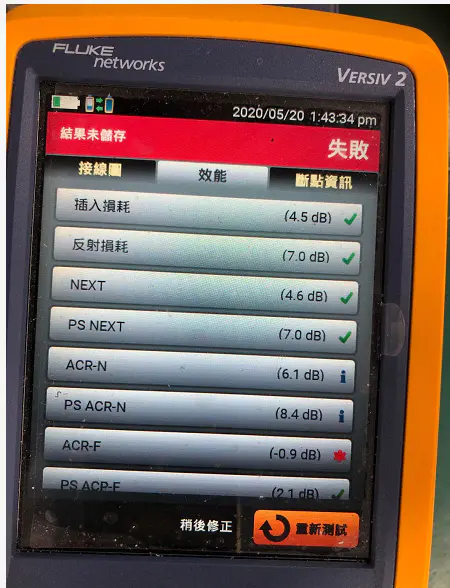

      ACR-F一對雙絞線的接收的信號包含兩個部分，一是對端發射過來的信號，這個信號要經過整條鏈路，所以會收到線對的插入損耗也就是衰減參數的影響，所以這個信號準確的來講就是經過衰減的有用信號，二就是其他線對的串?dāng)_信號，包含近端串?dāng)_信號NEXT和遠端串?dāng)_信號FEXT。還有其他的外來干擾的噪聲信號，稱為外部串?dāng)_。ACR-N是近端衰減串?dāng)_比，所以是衰減值比上近端串?dāng)_值得出。我們把這個公式變化一下，就等于VR接收電平比上VT發送電平的出來的數值再比上VX串?dāng)_電平比上VT發送電平的得出來的數值，分母VT約掉得出VR發送電平比上VX串?dāng)_電平，近似于信號噪聲比的概念。剛才我們提到了端口收到的串?dāng)_信號除了近端串?dāng)_還有遠端串?dāng)_，干擾發生在整個鏈路中，信號會沿著線纜兩個方向都會進行傳輸，傳輸?shù)叫盘柊l(fā)射端會產生近端串?dāng)_NEXT，傳輸?shù)叫盘柦邮斩水a(chǎn)生的就是遠端串?dāng)_FEXT。用來衡量遠端串?dāng)_對有效信號影響的參數就是ACR-F。ACR-F的計算方法和ACR-N的計算方法類似，只是把近端串?dāng)_電平換為遠端串?dāng)_電平就可以得到計算結果類似于NEXT和PS NEXT的關系，單純的ACR-N和ACR-F也不能表示數據接收端口綜合的信噪比。因為我們在計算的過程中只取了一對線纜的干擾電平，實際應用中每一對雙絞線信號接收端口要收到其他三對線纜的干擾信號，那么PS ACR-N的計算是經過衰減的有用信號比上其他三對下線纜的干擾噪聲總和，才能表示實際的可用帶寬，那么取其他三個線對的近端串?dāng)_的參數相加計算得到的參數就是PS ACR-N。利用DSX8000如何更好的理解ACR-F失敗。
